charlyGRAAL 2D - CAO exercice 1
4.0 Module CAO exercice niveau 1

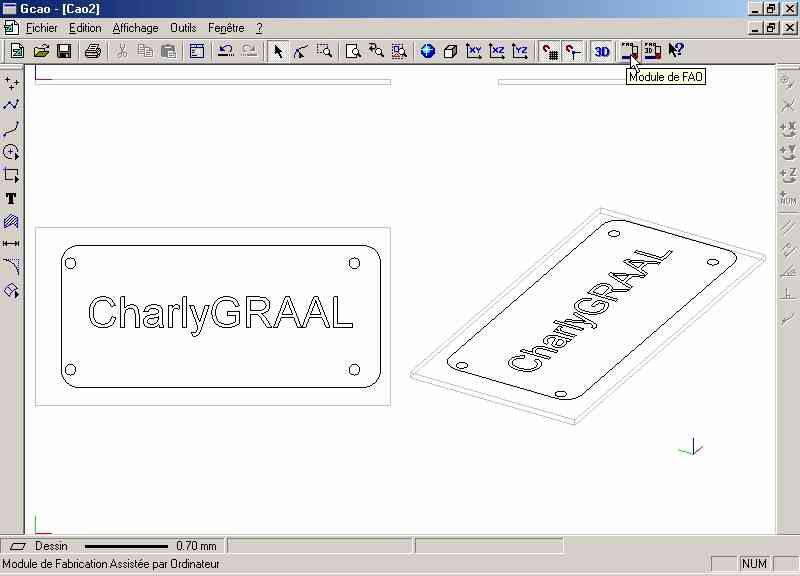

Vous allez réaliser pour ce premier exercice le dessin de la : gravure, perçage et découpe d’une étiquette. Le texte qui vous est proposé est "CharlyGRAAL" que vous pouvez remplacer bien sûr par le texte de votre choix.
• Lancez le module de dessin (CAO) depuis CharlyGRAAL et définissez, dans un premier temps, le volume et les propriétés générales de votre dessin.

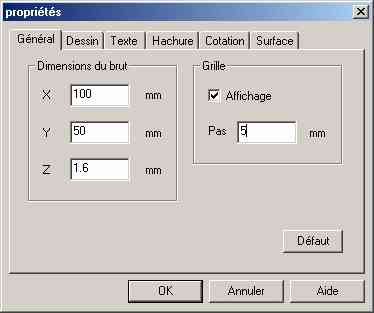

• Cliquez sur l’icône "fichier nouveau" ou sur le sous menu "fichier nouveau" du menu fichier. La fenêtre des propriétés apparaît sur l’onglet "général", vous allez donc indiquer dans les différents champs le volume du dessin que vous allez exécuter, soit X = 100, Y = 50, Z = 1.6.
Vous allez aussi donner le pas de la grille qui, pour cet exercice, sera à : 5 mm.

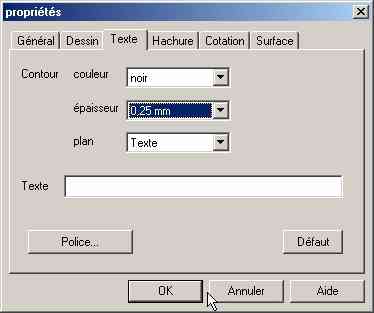

• Sur l'onglet texte: Définir les éléments suivants
Couleur : Noir.
Epaisseur : 0.25 mm.
Type : Continu.
Plan : Texte
Cliquez sur Police et mettre la taille à 12.
• Validez maintenant la boite de dialogue des propriétés avec le bouton "OK"

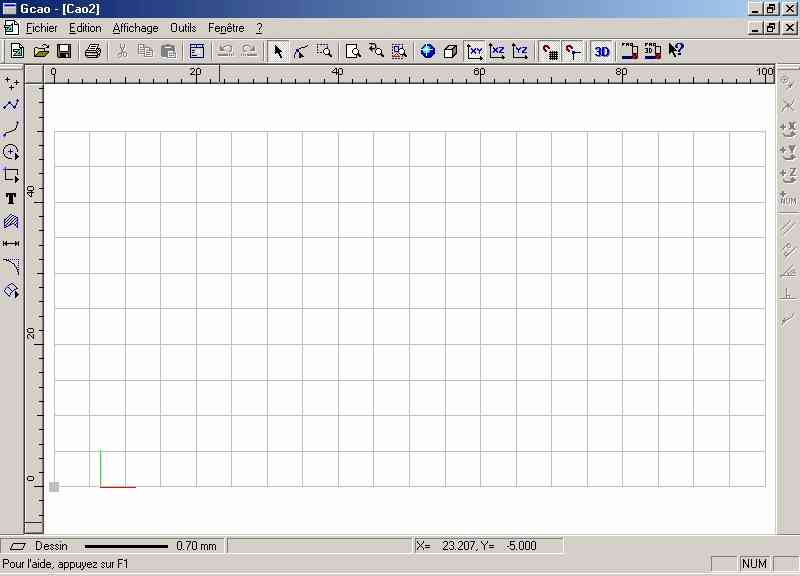

Vous avez maintenant sur votre écran la surface de dessin matérialisée avec la grille visible. Il est à noter que la grille n’est visible que si elle est espacée de 20 pixels, ceci pour ne pas surcharger le dessin.
Vous allez maintenant commencer votre dessin en construisant d'abord le contour extérieur.
• Cliquez sur outil "rectangle" situé sur la barre d'outil verticale à gauche et sélectionnez "rectangle".
Vous allez indiquer le premier point en faisant une saisie numérique.
• Cliquez sur l'icône "saisie numérique"
qui se situe sur
la barre d'outil verticale à droite.

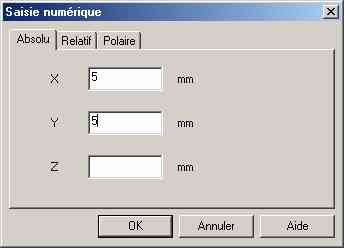

La fenêtre qui apparaît va vous permettre de saisir la position du point de départ du rectangle que vous allez dessiner.
• Sur l'onglet "Absolu", saisissez dans les valeurs X = 5 mm et Y = 5 mm puis validez la fenêtre par "OK".
• Une fois la fenêtre de saisie numérique disparue, cliquez sur le bouton gauche de la souris pour valider le point de départ de la construction du rectangle qui est matérialisé par les traits de construction bleus.
Comme vous le remarquez, le déplacement de la souris est maintenant lié à la construction du rectangle. Si vous la déplacez, vous étirez plus ou moins le rectangle.
Vous avez positionné le premier point en utilisant la saisie numérique.
Maintenant, nous allons positionner le 2ème point à l'aide de la souris.
La fonction "Grille magnétique" permet de s'accrocher précisément à un point de la grille en cliquant dans une zone située à 10 pixels de ce point.
• Activez l’icône "grille magnétique" si il n’est pas déjà activé.

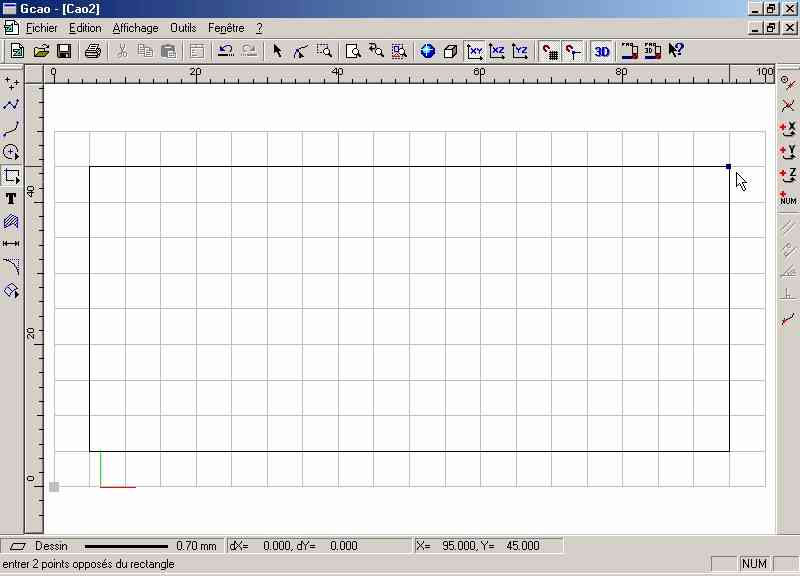

• Etirez le rectangle en positionnant le pointeur en haut à droite du dessin et accrochez-vous sur le point de la grille situé à la cote X= 95 et Y= 45. Vous pouvez visualiser cette position qui est affichée dans la barre d’information en bas de l’écran.
• Validez le point en cliquant sur le bouton gauche de la souris puis le bouton droit de la souris.
.
Avant d’aller plus loin, cliquez sur "Fichier" "Enregistrer sous" et enregistrer le fichier dans le répertoire courant "CAO" en le nommant : "Ex1.CAO" Pensez à enregistrer régulièrement votre dessin tout au long de sa construction.

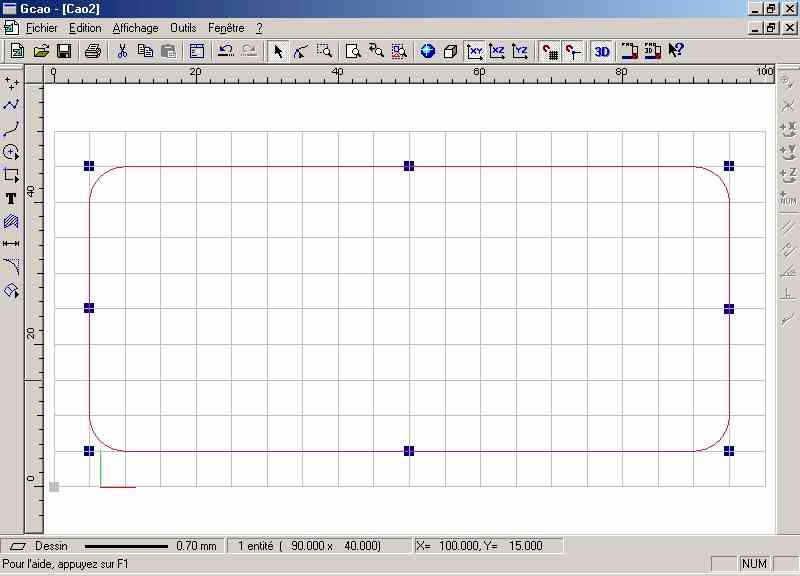

Vous allez maintenant construire les quatre arrondis du rectangle de contour.
• Cliquez sur l’icône "Raccord" et choisissez "congé".
Dans la fenêtre qui apparaît, saisissez le rayon du congé arrondi, soit 5 mm.
• Validez la fenêtre par "OK".
• Cliquez ensuite sur les quatre angles du rectangle pour construire les quatre arrondis (l’accrochage magnétique fonctionne aussi pour cette fonction).
• Validez avec un clic droit
• L'ensemble du dessin est sélectionné. Ceci est reconnaissable au cadre de sélection avec ses poignées.
• Si vous n'avez pas le cadre de sélection, effectuez une
sélection globale en cliquant sur l’icône "sélection".
• Positionnez le pointeur dans un angle au-dessus du dessin puis, en cliquant sur le bouton de gauche faites glisser la souris afi
