FAO exercice 1 charlyGRAAL 2D
5.0 Module de FAO, exercice niveau 1

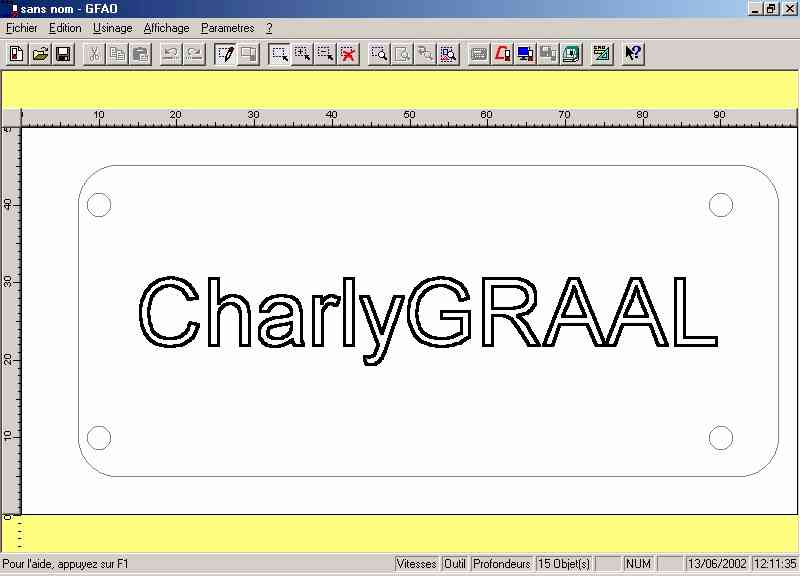

Après avoir cliqué sur l’icône " FAO " depuis la CAO, vous retrouvez votre dessin dépourvu de ses attributs de : couleurs, épaisseur, pointillés, etc.. en effet ils ne sont plus utiles en FAO car le but maintenant est de réaliser les parcours d’outils.

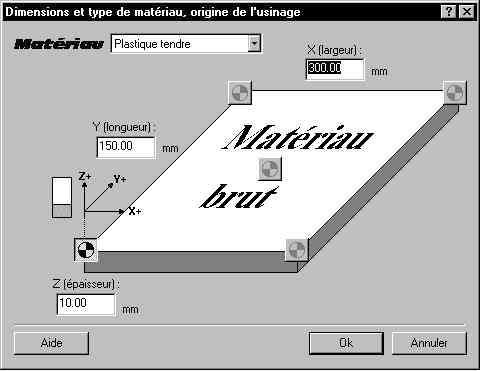

La fenêtre " dimension, type de matériau et origine d’usinage " vous rappelle le volume que vous aviez paramètré en dessin, vous devez avant de valider cette fenêtre, choisir la famille de matériau qui sera attribuée à votre pièce.
Votre fenêtre est affichée telle que page suivante
.
• Cliquez sur la flèche afin d’avoir la liste des matériaux disponibles et sélectionnez "plastique tendre".
Conservez les dimensions et l'origine telles qu'elles sont définies par défaut.
• Validez avec le bouton "OK".
• Comme dans le module de dessin, vous allez enregistrer votre fichier de FAO dans le dossier "FAO" en le nommant "Ex1.FAO".

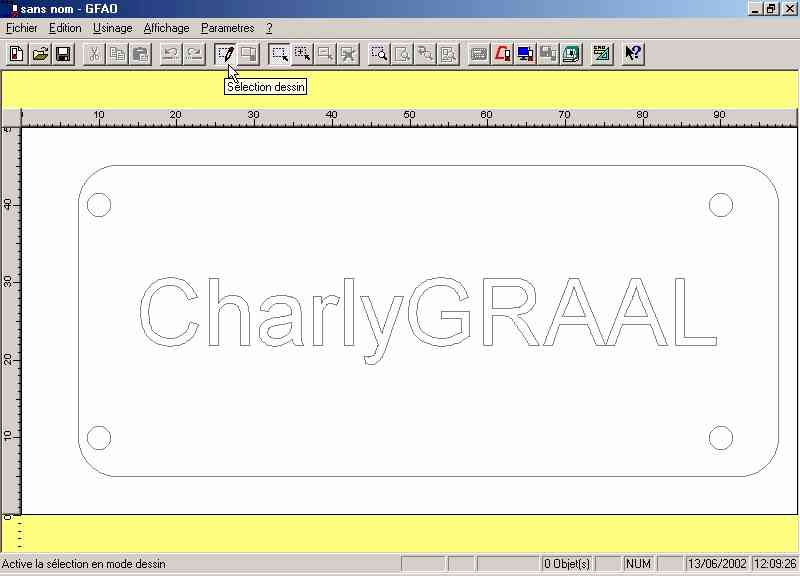

Dans le module de FAO, deux modes de sélections sont utilisés :
• D’abord la sélection " mode dessin ": ce mode permet de sélectionner des objets dessin qui n’ont pas encore de paramètres d’usinages.
• Ensuite la sélection " mode
trajectoire ": ce mode permet de sélectionner des objets qui ont été
paramètrés en trajectoire d’usinage. Ils ne peuvent donc plus être
sélectionnés en dessin afin d’éviter des superpositions de trajectoires
sur le même objet.
Quand la sélection en mode trajectoire est activée,
le pointeur de la souris est accompagné d’un outil.
Afin de reconnaître si un objet sélectionné est un dessin ou une trajectoire d’usinage, la représentation est différente.
• En mode dessin, un objet sélectionné est en noir gras.
• En mode trajectoire, un objet sélectionné est dans une fenêtre de sélection pointillée clignotante.
Nous allons maintenant procéder aux paramétrages d'usinage.
• Sélectionnez en mode dessin la totalité du texte (faire la sélection en mode " fenêtre ", c’est à dire en cliquant au-dessus et à gauche du ou des objets à sélectionner et en faisant glisser la souris jusqu’à entourer le ou les objets).
L’ensemble du texte est maintenant en gras, il est donc sélectionné.• Cliquez sur le bouton de droite de la souris afin d’ouvrir le menu contextuel, puis ouvrez le menu " décrire l’usinage".
• La fenêtre qui s’est affichée va vous permettre de choisir l’outil qui sera utilisé pour ce premier usinage.
Comme le texte est une gravure, vous allez donc choisir un outil à graver.

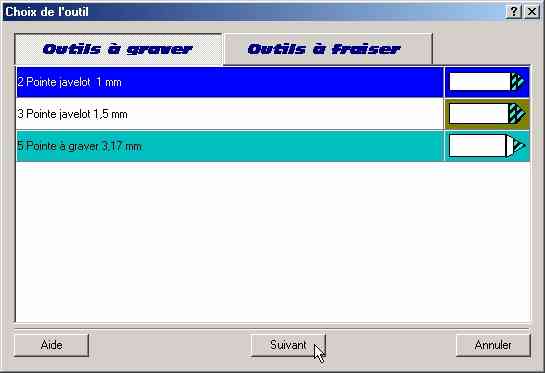

• Cliquez sur l’outil 3 " pointe javelot 1.5 mm " et validez avec la touche " suivant ".

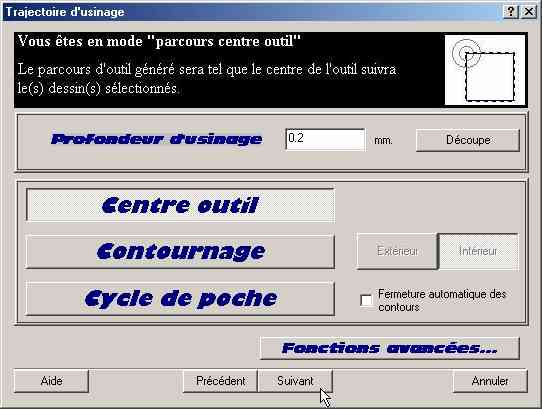

Dans la fenêtre suivante : " trajectoire d’usinage " vous allez donner les informations nécessaires à l’exécution de l’usinage.
• Dans " profondeur d’usinage " saisissez la valeur " 0.20 mm " puis sélectionnez "Autre outil". Validez par la touche "suivant" (les autres boutons restent désactivés dans cette séquence d’usinage).

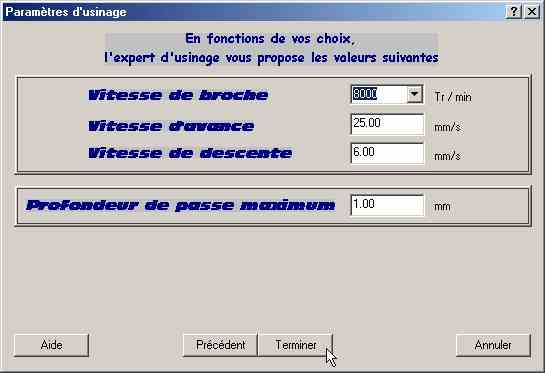

La fenêtre suivante donne le résultat des calculs de l’expert d’usinage, ces valeurs seront appliquées automatiquement pour cette séquence.
• Validez cette fenêtre avec la touche "Terminer".

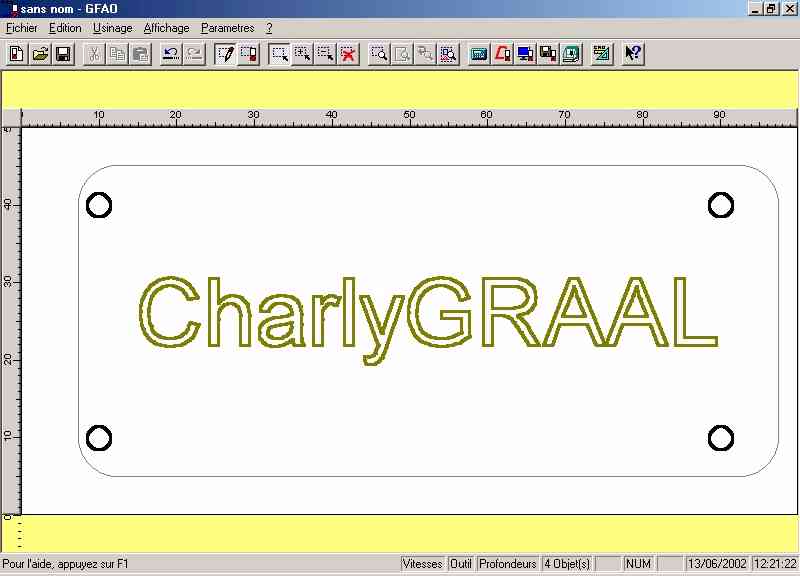

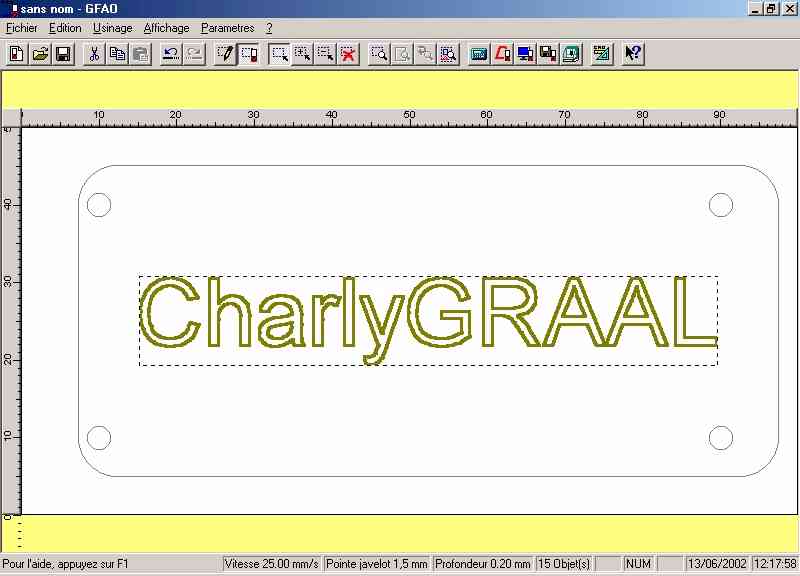

Vous remarquez que le texte a maintenant pris la couleur de l'outil qui lui est attribué.
Vous pouvez aussi noter qu’il ne peut plus être sélectionné en mode dessin, donc, si vous souhaitez apporter une modification à l’un des paramètres d’usinage, il vous faudra faire la sélection en mode trajectoire, puis cliquer sur le bouton de droite de la souris afin d’appeler le menu contextuel et enfin sélectionner le paramètre à modifier .
Nous allons maintenant paramétrer l’usinage des quatre trous.

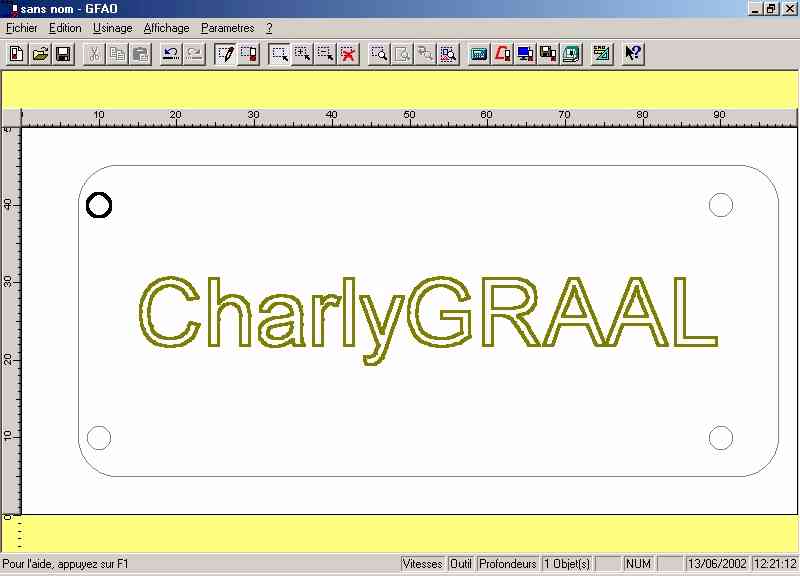

• En mode sélection dessin, sélectionnez un premier cercle (celui en haut à gauche par exemple).
• Cliquez sur l'icône "Sélection plus" afin de pouvoir effectuer les autres sélections sans désélectionner les précédentes.
• Sélectionnez ensuite les 3 autres
cercles.
• Astuces: Après avoir sélectionné le premier cercle, appuyez sur la touche "Shift" du clavier et sélectionnez les cercles 1 par 1.
• Cliquez sur le bouton droit de la souris afin d’appeler le menu contextuel.
• Cliquez sur "Décrire l’usinage".
• Sélectionnez "outils à fraiser"

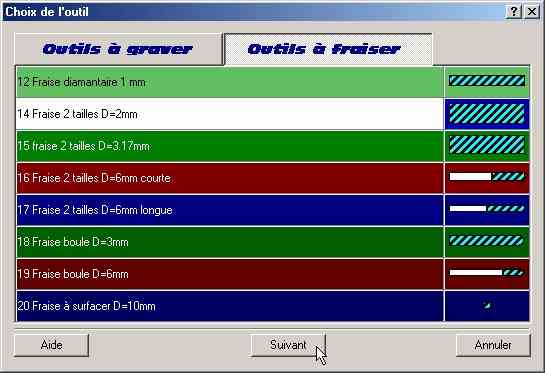

• Sélectionnez l’outil 14 " fraise 2 tailles D=2mm " puis validez avec la touche " suivant "

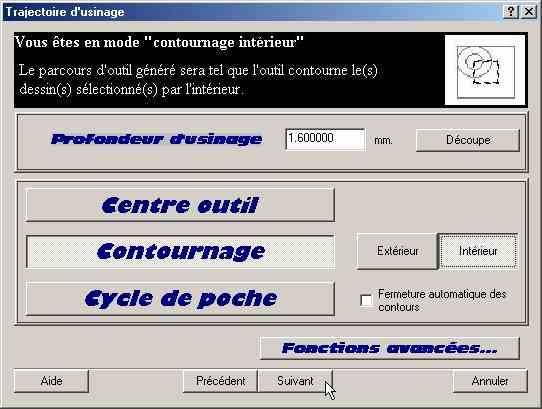

• Dans le fenêtre suivante, cliquez sur " découpe " afin que la profondeur d’usinage soit égale à l’épaisseur de la plaque soit " 1.60 mm "
• Afin d‘obtenir le diamètre exact des trous, vous allez effectuer un contournage intérieur de l’outil.
• Cliquez sur " contournage " puis sur " intérieur "
• Puis valider par la touche " suivant " (les autres boutons restent désactivés dans cette séquence d’usinage).
La fenêtre suivante donne le résultat des calculs de l’expert d’usinage. Ces valeurs seront appliquées automatiquement pour cette séquence.
• Validez cette fenêtre avec la touche " terminer ".

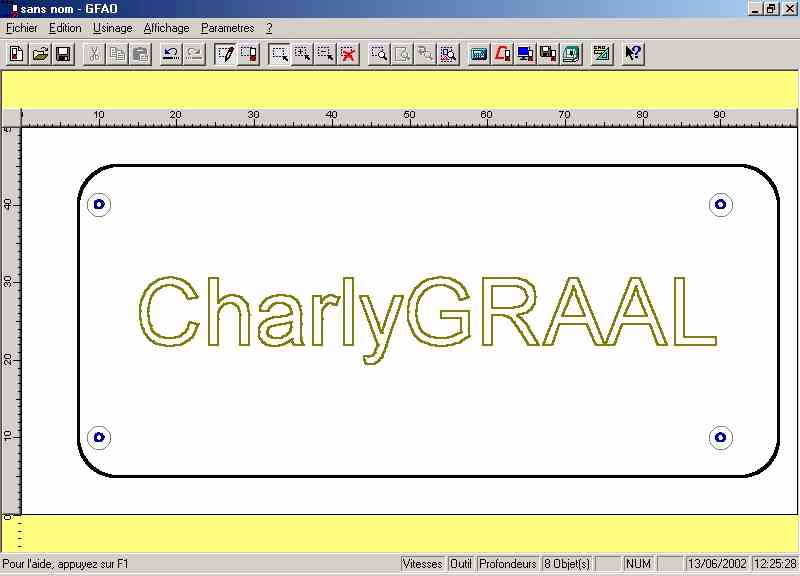

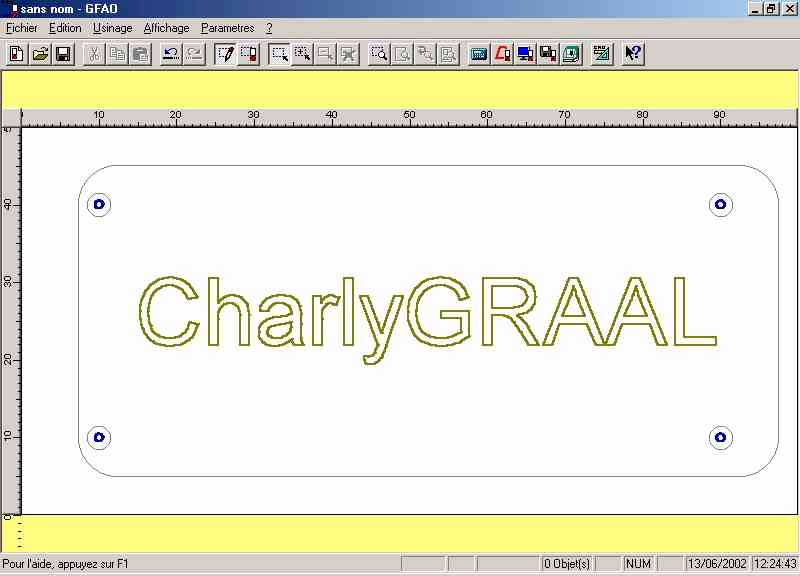

Comme vous avez fait un contournage, la trajectoire de l’outil n’est pas superposée au dessin, vous pouvez visualiser cette trajectoire en pointillés à l’intérieur des quatre cercles avec la couleur de l’outil attribué.
Vous allez maintenant paramétrer l’usinage du contour de la pièce.
• En mode sélection dessin, faites une sélection totale en utilisant le sous menu " sélection tout " du menu édition ou en utilisant le raccourci clavier " barre espace ".
Cette méthode est la plus rapide car il ne reste plus d’autres objets dessins à paramétrer.
• Cliquez sur le bouton de droite de la souris afin d’ouvrir le menu contextuel, puis ouvrez le menu " décrire l’usinage "
• Sélectionnez " outils à fraiser "
• Sélectionnez l’outil 14 " fraise 2 tailles D = 2 mm " puis validez avec la touche " suivant ".
• Dans la fenêtre suivante, cliquez sur " découpe " afin que la profondeur d‘usinage soit égale à l’épaisseur de la plaque soit : " 1.60 mm ".

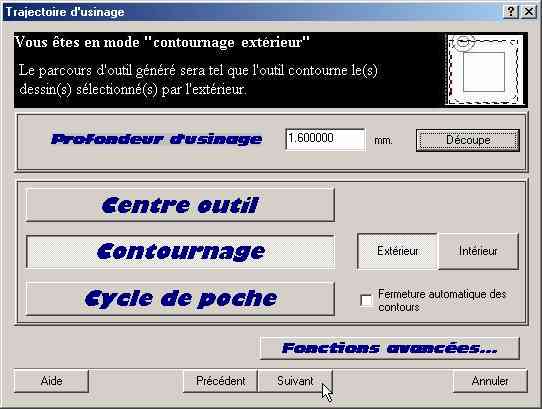

Afin d’obtenir la cote exacte du contour, vous allez effectuer un contournage extérieur de l’outil.
• Cliquez sur " contournage " puis sur " extérieur "
• Puis valider par la touche " suivant " (les autres boutons restent désactivés dans cette séquence d’usinage).

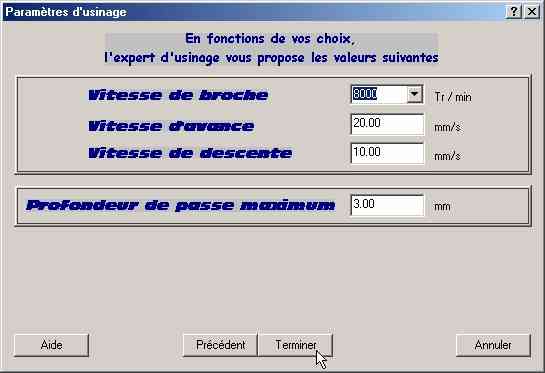

La fenêtre suivante donne le résultat des calculs de l’expert d’usinage, ces valeurs seront appliqués automatiquement pour cette séquence.
• Validez cette fenêtre avec la touche " terminer ".

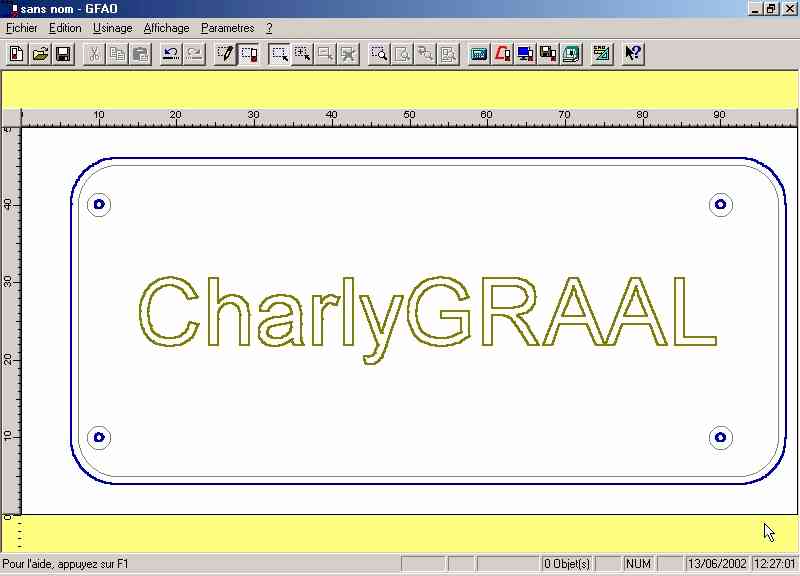

Comme vous avez fait un contournage, la trajectoire de l’outil n’est pas superposée au dessin. Vous pouvez visualiser cette trajectoire en pointillés à l’extérieur du contour avec la couleur de l’outil attribué.
Les paramétrages d’usinage sont maintenant terminés, vous allez donc procéder aux contrôles et simulations avant de lancer l’usinage.
